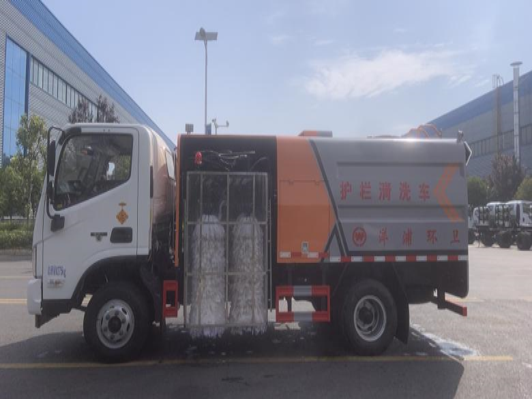

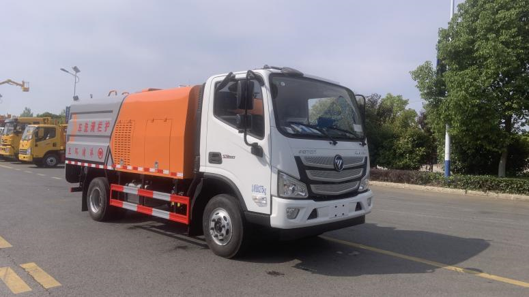

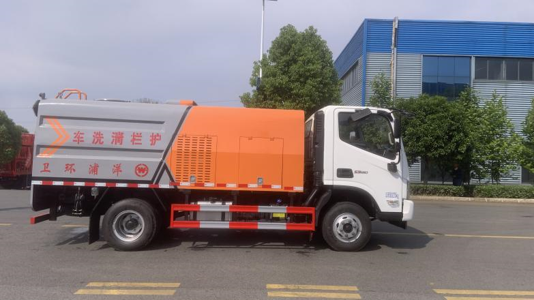

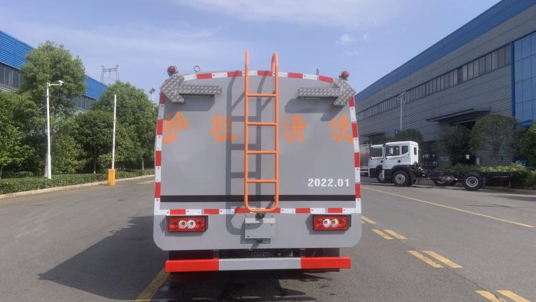

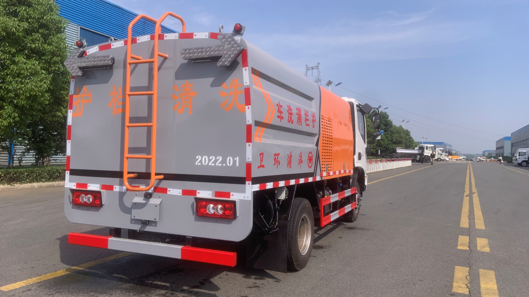

شاحنة فوتون 4متر مكعب لتنظيف الحواجز الواقية، مثبتة في المنتصف
Request a Quote Now
1. المعايير الأساسية للمركبة الكاملة
| المعلمة | القيمة |
|---|---|
| نوع المركبة | شاحنة تنظيف الحواجز الواقية |
| طراز المركبة الكاملة | CL5080GQX6HL |
| الوزن الإجمالي للمركبة | 8275 كجم |
| سعة الحمولة المقدرة | 3430 كجم |
| الوزن فارغة | 4650 كجم |
| عدد المحاور | 2 |
| توزيع الحمل على المحاور | 3000 كجم / 5275 كجم |
| سعة مقاعد الكابينة | 3 أشخاص |
| نوع الوقود | ديزل |
| السرعة القصوى | 105 كم/ساعة |
| طراز الشاسيه | BJ1088VEJEA-FK |
2. معايير الأبعاد والعجلات
| المعلمة | القيمة |
|---|---|
| الأبعاد الإجمالية (طول×عرض×ارتفاع) | 6070 × 2260 × 3200 / 2600 مم |
| قاعدة العجلات | 3360 مم |
| البروز الأمامي / البروز الخلفي | 1130 مم / 1580 مم |
| زاوية الاقتراب / زاوية المغادرة | 20 درجة / 15 درجة |
| عرض المسار الأمامي | 1705 / 1730 مم |
| عرض المسار الخلفي | 1615 / 1630 / 1715 / 1800 مم |
| مواصفات الإطارات | 7.50R16LT 14PR |
| عدد الإطارات | 6 |
3. نظام نقل الحركة
| المعلمة | القيمة |
|---|---|
| طراز المحرك | F2.8NS6B156 |
| قوة المحرك | فوتون كمنز 156 حصان |
4. نظام خزان المياه
| المعلمة | القيمة |
|---|---|
| حجم الخزان | 3.5 – 4 متر مكعب |
| مادة الخزان | فولاذ كربوني Q235 |
| سمك جدار الخزان | 4 مم |
| الوظائف القياسية | تنظيف الحواجز الواقية، تنظيف خطوط علامات الطريق، فوهة عالمية لشطف قاعدة الحواجز الواقية |
5. المحرك المساعد ونظام الضغط العالي
| المعلمة | القيمة |
|---|---|
| طراز المحرك المساعد | محرك يوناي المساعد |
| الطاقة المقدرة للمحرك المساعد | 42 كيلووات / 2400 دورة/دقيقة |
| سرعة تشغيل المحرك المساعد | 2400 دورة/دقيقة |
| نوع مضخة الضغط العالي | مضخة مياه عالية الضغط |
| ضغط مضخة الضغط العالي | 0 – 70 ميجا باسكال |
| سرعة مضخة الضغط العالي | 800 – 1000 دورة/دقيقة |
| نوع الفوهة | فوهة عالية الضغط |
| تدفق الماء عالي الضغط | 38.5 لتر/دقيقة |
6. نظام فرشاة تنظيف الحواجز الواقية
| المعلمة | القيمة |
|---|---|
| كمية فرش التنظيف | 4 فرش |
| ترتيب الفرش | مثبتة على جانب واحد من الهيكل خلف الكابينة، تصميم تنظيف مزدوج الجوانب |
| طول فرشاة التنظيف | 1200 مم |
| قطر قرص الفرشاة | φ55 سم |
| عدد أقراص الفرشاة لكل بكرة | 55 قطعة |
| مادة الفرشاة | أشرطة قماشية لاصقة نقية |
| سرعة محرك الفرشاة | 150 – 280 دورة/دقيقة |
| نطاق ارتفاع التنظيف | 0.1 – 1500 مم |
| سرعة التنظيف التشغيلية | 3 – 15 كم/ساعة |
| تعديل الفرشاة | رفع هيدروليكي؛ ضبط الموضع الداخلي/الخارجي تلقائيًا عبر الأسطوانة الهيدروليكية |
| ميزة الفرشاة المخروطية | أقراص فرشاة مخروطية في الأسفل لتنظيف خطوط علامات الطريق |
| وضع التحكم | تحكم كهروهيدروليكي؛ جميع العمليات تتم داخل الكابينة |
| كمية الفوهات | 6 – 8 فوهات قبل وبعد الفرش |
| نظام المياه | نظام دائرة مياه مزدوجة عالية/منخفضة الضغط للاختيار المرن |
| ميزة السلامة | جهاز تخفيض سرعة المركبة أثناء عملية التنظيف؛ ضوء تحذير سهم LED في الخلف |
7. مبدأ العمل
| العنصر | الوصف |
|---|---|
| عملية التنظيف | شطف مزدوج + فرك مزدوج لتنظيف متزامن على الجانبين: الفوهات الأمامية ترطب الحاجز الواقي مسبقًا ← فرشاة الأسطوانة الوسطى تقوم بالفرك ← الفوهات الخلفية تشطف الغبار المتبقي |
| سير العملية | تتحرك المركبة بمحاذاة الحاجز الواقي بسرعة ثابتة؛ المحرك المساعد يشغل المضخة الهيدروليكية؛ الأسطوانة التلسكوبية الأفقية تفتح آلية الأسطوانة؛ أسطوانة الرفع تضبط الارتفاع؛ أسطوانة التأرجح تدور الأسطوانة الخارجية بزاوية 90 درجة لتثبيت الحاجز الواقي؛ أسطوانة ضبط الفجوة تحدد المسافة؛ مضخة المياه تبدأ بالرش؛ محرك الأسطوانة يدفع الدوران للتنظيف المستمر |
| مناورة الانتقال | عند نهاية الحاجز الواقي أو عند إعادة التموضع في منتصف القسم: أسطوانة التأرجح تدور الأسطوانة الخارجية بزاوية 90 درجة إلى الخارج، ثم تتحرك المركبة بعيدًا عن الحاجز الواقي |
8. التكوين القياسي للهيكل
| المعلمة | القيمة |
|---|---|
| ماركة الهيكل | هيكل فوتون |
| نظام التوجيه | توجيه معزز |
| مقصورة القيادة الداخلية | مكيف هواء |
| نظام الفرامل | فرامل هوائية |
| المحرك | كمنز 156 حصان |
| الإطارات | إطارات نصف قطرية من الأسلاك الفولاذية 7.50 |
